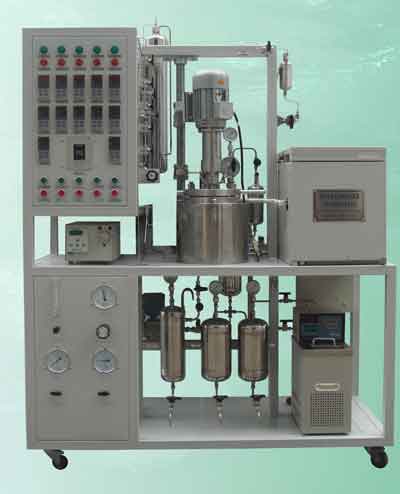

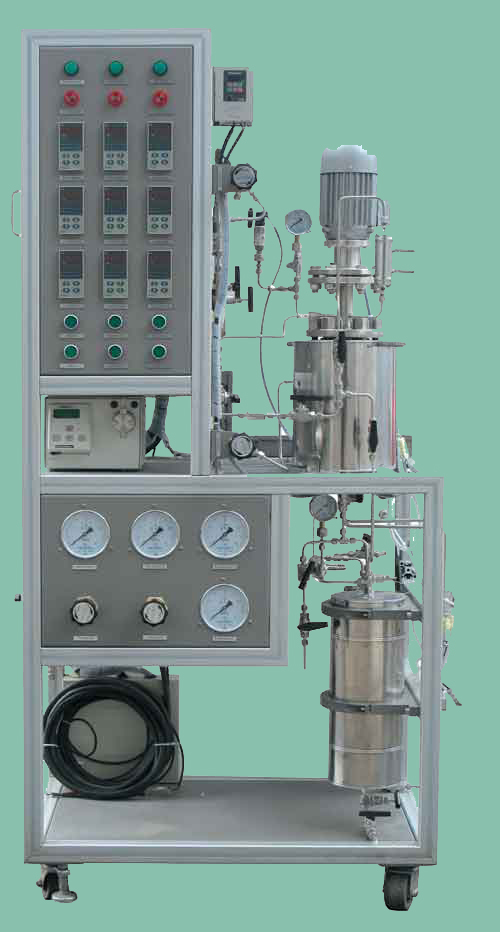

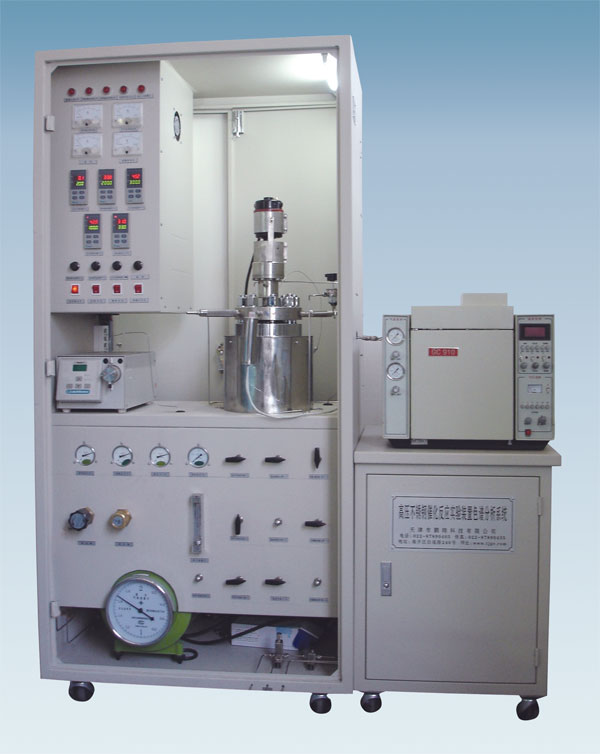

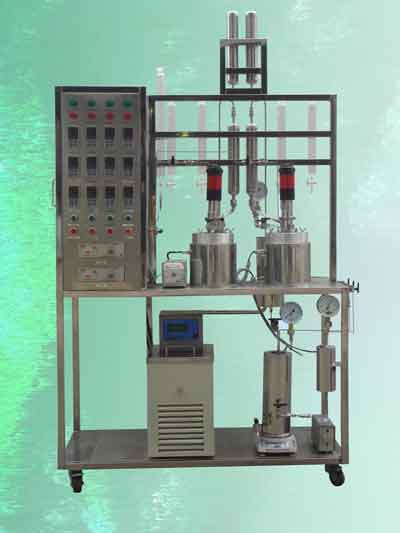

2-2 浆态床反应装置／釜式
反应装置
反应气体经过滤器后用精密稳压阀调节压力，经过质量流量计控制流量后进入到反应釜。液体物料经过滤器后由高压计量泵打入到反应釜和汽化器中。液体物料和气体物料在反应釜中通过搅拌器均匀混合，同时发生反应。反应釜设有温控装置，如果反应体系是放热反应，则用冷却方式控温，并根据反应体系的放热情况调节温度。
从反应釜出来的气体经高位气液分离器后经过滤器和背压阀控制反应体系压力后排空。液体产物可直接由反应釜排到低位分离器中。
为了提高系统的稳定性及准确性，该装置对气体流量、温度、压力、液位、转速采用计算机自控及数据自动处理，并有自动温度、压力报警功能。
技术指标：
温度：-20℃～500℃
压力：常压～10MPa
气体流量：用户指定
釜体积：50ml～5L
液体流量：0.001～5.000mL/min; 0.01～9.99 ml/min;
最高转速：2000rpm
|
