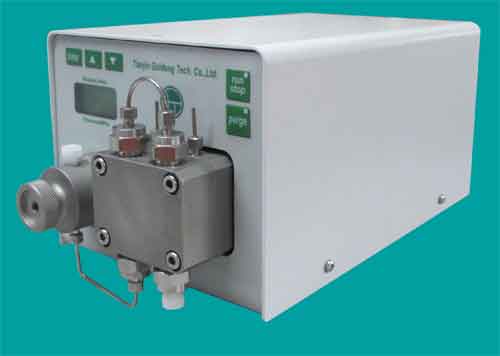

Goldeng Tech 双柱塞高压
高精度计量泵
Goldengtech双柱塞高压是一种适用于基础分析或装置供料的高精度计量泵,是相关配套系统的关键部件之一,
是系统的动力装置,为整个系统提供稳定的流量,可广泛应用于实验室或工业领域。
一、核心技术
(1) 采用32位系列ARM(COTREM-M3)嵌入式微处理器
(2) 电子压力脉动抑制技术(非机械抑制技术)
(3) 采用高精度直流伺服电机
(4) 浮动双柱塞设计
(5) 柱塞后清洗设计
|
|
二、产品特点
(1) Goldengtech高压计量泵输送的流体可能会使用有机酸、有机碱、无机酸、无机碱等腐蚀性液体,为避免次生杂质对分析带来影响,设计中尽可能地采用相对惰性的材料,接触流动相的介质有:经钝化处理的316不锈钢、PTFE、PEEK等。
(2) Goldengtech高压计量泵为双柱塞串联式往复泵,采用了先进的电子脉动抑制技术,这样很大程度上消除了凸轮脉动对计量泵流量的影响,大大地保证了流量的准确性和稳定性。电子脉动抑制技术的采用,取代了传统的机械缓冲器,彻底解决了由于机械缓冲器频繁泄露所导致的重大故障。同时也使得输液系统的死体积降到了最低。
(3) Goldengtech高压计量泵的输液结构模式为串联式。较并联式结构少两只单向阀,进而由单向阀故障所导致的系统故障率会减少50%,至于并联式结构交替供液所产生的流速波动同样需进行进一步的抑制,就并联式结构本身来讲并不能彻底根除流速的波动。
(4) Goldengtech高压计量泵在不同的压力下流体的输送效率问题(单向阀的启闭、流体的压缩性等)由相应的参数进行自动调整补偿,以保证流速的稳定性。
(5) Goldengtech高压计量泵的流速范围可通过更换泵头及相应的系统参数进行调整。即可由5 mL的分析型轻松转换为50
mL的半制备型。
(6) Goldengtech高压计量泵可通过RS232/485接口进行控制。
三、技术参数
流速 |
5 mL/min, 10 mL/min, 50 mL/min |
输液结构 |
双柱塞串联式;电子压力脉动抑制 |
流量精度 |
2%(1mL/min,二次水,室温) |
流速重现性 |
0.2%RSD(1mL/min,二次水,室温) |
压力范围 |
0~30 MPa(1mL/min,二次水,室温) |
压力脉动 |
<0.1 MPa(1mL/min,甲醇水,接柱,15MPa) |
远程控制 |
RS-232/485接口,可计算机反控 |
系统保护 |
可对最大、最小压力限进行设定保护 |
显示 |
LCD 2×8 英文显示 |
显示内容 |
设定参数、流速、系统压力 |
电源 |
24 V,3A直流 |
尺寸/净重 |
130×110×210 mm(长×高×深)/2.8Kg |
惰性材料 |
单向阀球选用陶瓷材料,液路使用不锈钢管和PTFE管 |
|
