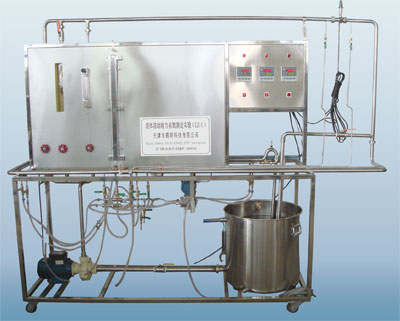

该装置框架由30×30不锈钢方钢加工制造，主要部件有不锈钢水槽、不锈钢离心泵、不锈钢管路等，管路系统由二种直管及阀门、弯头、涡轮流量计、转子流量计等组成。
    由于采用泵强制循环，可不受用户单位水压限制，并具有流量稳定、工作可靠、使用方便等优点，水温、流量、差压均用数字仪表显示。有普通教学型LZ-1和微机控制型LZ-2两种型号。

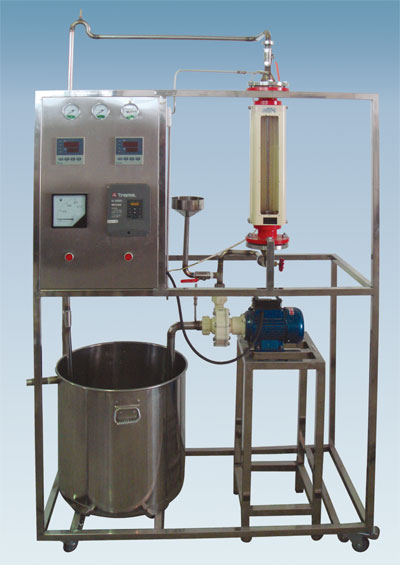

2.离心泵特性曲线测定实验装置

该装置框架由30×30不锈钢方钢加工制造，该装置采用ABS机械密封离心泵及不锈钢水槽，也可以按用户要求配置成不锈钢离心泵（效率曲线测定最高点下降平缓）。以水为实验物系，用转子流量计测量泵出口流量，流量范围0.4~3.7m3/h，水在不锈钢水槽里循环使用，用热电偶测量水的温度，压力表和真空表测定出、进口压力值，用便携式功率表测定电机轴功率，通过手动方式改变出口阀开度来测定离心泵特性曲线。
    该装置为自行台式设备，主要部件有离心泵、水槽、流量计、功率表、温度仪表、压力表、真空表、阀门、管路等。根据配置不同有B-1；B-2；B-3；B-4； B-5 五种型号。

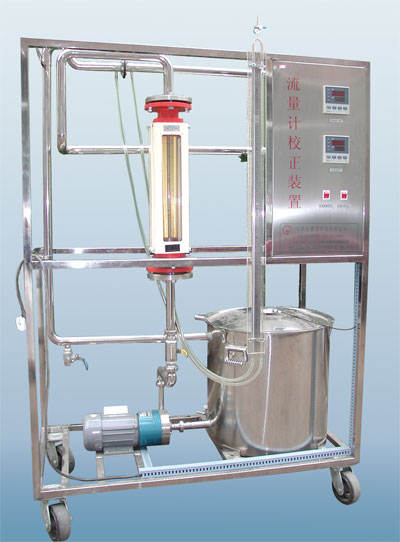

3.流量计标定实验装置

该装置由不锈钢框架和不锈钢离心泵、不锈钢水槽及相应管路和阀件组成。为节约用水，水采用泵强制循环。在管路上安装有标准孔板、玻璃转子和涡轮流量计，流量范围0.4~3.7m3/h，孔板流量计用U型管压差计测量压差，涡轮流量计用涡轮的转动频率来表示流量的大小，可以得到不同流量计测定同一流量时的读数。

实验中，以转子流量计的读数为标准值，来得到孔板流量计和涡轮流量计标准流量曲线或流量系数，作出孔板流量计差压和流量的关系曲线，计算出流量系数。得到涡轮流量计频率与流量计读数的关系曲线，可比较不同流量计工作特性和流量的线性关系。

该装置工作电压220V，设备安装架和管路全为不锈钢制造，设备尺寸：（长）1200×（高）1400×600（宽），型号为LB-1,为台式自行设备。

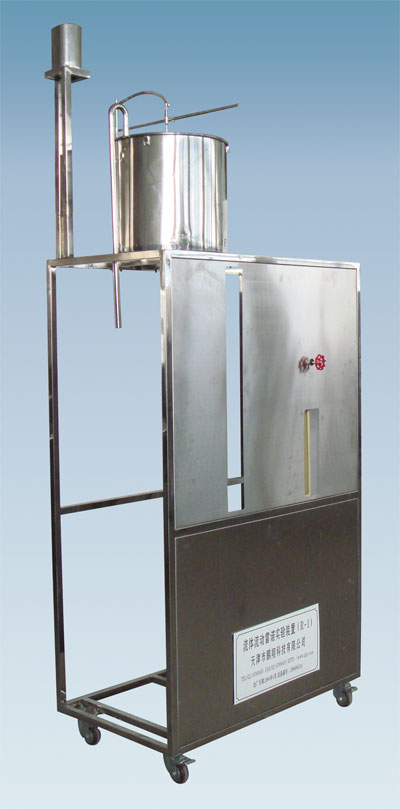

4.流体流动雷诺实验装置

    该装置由不锈钢框架和不锈钢高位槽、溢流装置及转子流量计、示踪剂加入瓶等部分组成，不锈钢水槽由自来水供水，设有溢流装置，能有效保持水位的稳定，防止流量的波动。流体从高位槽到直管段玻璃管，然后经过阀调节流量排掉，流量用转子流量计测量，水的温度用铂电阻测量，仪表显示。水槽水位高约1.8米，体积约80升，直管段长度为1.0米，管内径约25mm，Re范围可达900～8500，流量范围60～600m3/h。可以观察到流体滞流、过渡流、湍流时的流动状态，并计算出流态改变时的Re值。

    该装置工作电压220V，设备安装架和管路全为不锈钢制造，设备尺寸: （长）1200×（高）1800×600（宽），型号为R-1，为台式自行设备。

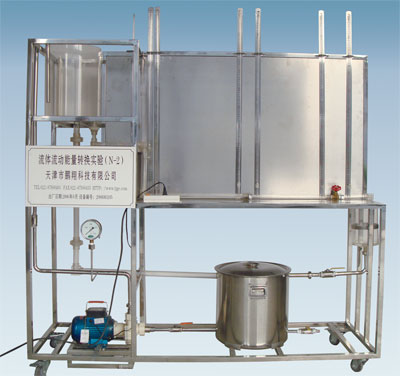

5.流体流动能量转换实验装置

该装置采用不锈钢高位水槽，水由高位槽沿管路流动，在出口处进入低位水槽，并由管道泵强制循环到高位水槽以节约水，采用不同直径的玻璃直管及弯头、变径头和球阀，来测量和演示流体流过不同部位和管、阀件时的压头损失，可看到动压头，静压头，位压头和阻力压头等之间的转换。水槽体积约50升，分别经过球阀（可以设定不同的开度），直径为25mm和10mm内径的玻璃管，长度为600mm，再经过Φ25－Φ15的变径头，10mm弯头，各测量点的压头分别用压力表和玻璃管显示。

该装置工作电压220V，设备安装架为不锈钢制造，流体流动部分用玻璃管制造，便于观察，设备尺寸：（长）1400×（高）1400×600（宽），有N-1、N-2两种型号，为台式自行设备。

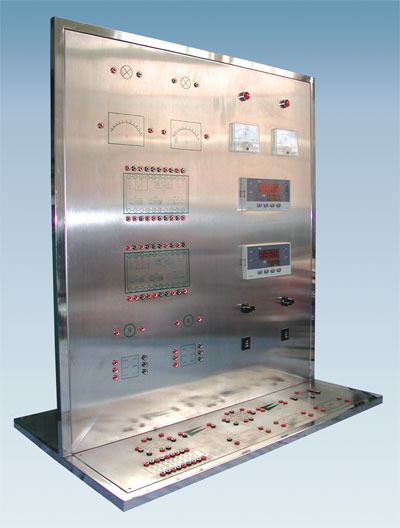

该装置采用不同控制方式的两台控制仪表，有万能输入与输出，可以输入热电偶，电阻、电流、电压信号，并能用于温度、流量、压力、压差、重量等参数的测量，除使用不同测温元件外，还通过改变控制方式来改变控制精度。一台仪表采用毫安电流控制，直接控制电子继电器的开关，由此完成对温度的控制。而另一台采用继电器常开常闭触点控制交流接触器的通断，以此完成对加热温度的控制。由于两种控制方式的不同，控制加热的精度也不相同。实验采用插接式连接，由学生自己动手完成开关、仪表、电子元件的连接，并学习不同仪表设置对控制精度的影响。同时，该装置配备一个管式反应器，学生可以改变不同的控制位置，来观察不同的控制点对控制结果的影响。

　　该装置工作电压220V，设备面板为不锈钢制造，设备尺寸：（长）500×（高）600×400（宽），型号有W-1型和W-2型（自动化仪表连接实验），为台式设备，需放在实验台上进行实验。

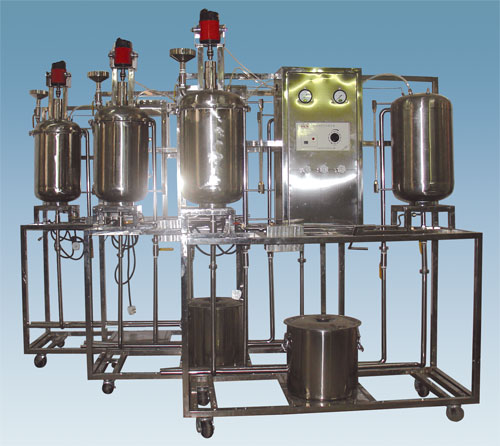

该装置采用不锈钢板框过滤机来测定加压条件下恒压过滤常数，过滤板由不锈钢制造。每块板厚15mm，尺寸100×100mm，共有11块板，料罐体积10升，搅拌器功率80瓦，液体采用气体加压，压力从0.02~0.1MPa可调，气源可以用钢瓶或空压机。配有不锈钢加料罐和可调速电动搅拌器，为保持压力稳定，除采用空压机供气外，还采用气路稳压方式来保持过滤压力的稳定，为了准确测定滤液体积或重量，用电子称重传感器来测量滤液重量，量程15Kg，用秒表记录过滤时间。

该装置工作电压220V，设备安装架和管路全为不锈钢制造，设备尺寸：（长）1200×（高）1400×600（宽），为台式自行设备。根据配置不同有YL-1、YL-2两种型号。

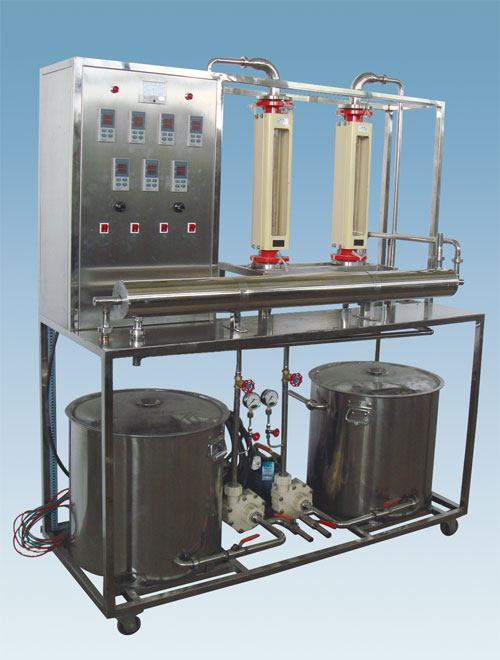

8. 套管换热器对流传热系数测定实验装置

该装置为管式空气水蒸汽换热系统，采用套管式换热方式。其中内管为光滑不锈钢管，管外壁埋藏有两根热电偶，用于测量外壁温度。直径20mm，长1200mm，内走饱和水蒸汽，进口和出口温度用热电偶测量，仪表显示。蒸汽由电热锅炉提供，加热功率4KW，电热锅炉加热电流可调，温度用铂电阻测量，并由仪表显示。

    外套管为不锈钢管，直径约40mm，由漩涡风机提供空气，用孔板流量计测量气体流量，用铂电阻测量气体进、出口温度，管外壁用保温材料保温，以使换热管处于绝热状态。

该装置能测量气体传热系数α和换热器的换热系数K。工作电压220V，设备安装架和管路全为不锈钢制造，设备尺寸：（长）1400×（高）1400×600（宽），为台式自行设备。根据配置不同有Q-1、Q-2两种型号。

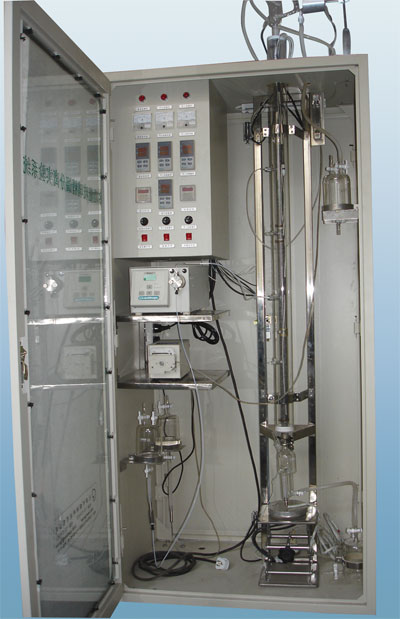

9. 微机自控精馏塔动态控制实验装置

置由玻璃塔和高效丝网填料组成，塔体为Φ25玻璃管，管外壁由透明半导体膜加热，塔身上有1～3个进料口，塔头冷凝器为玻璃制，采用回流比控制器自动控制回流比，范围1:99～99:1，塔釜采用电加热，塔釜体积500或1000ml，塔釜温度用仪表自动控制
加热，塔顶、釜温度均用仪表自动测量，可用于二组分或多组分连续或间歇操作，并用于测定填料等板高度及塔效，也可用于科研。

该装置工作电压220V，设备安装架和管路全为不锈钢制造，设备尺寸：（长）1800×（高）800×600（宽），型号为D-3，为台式自行设备。

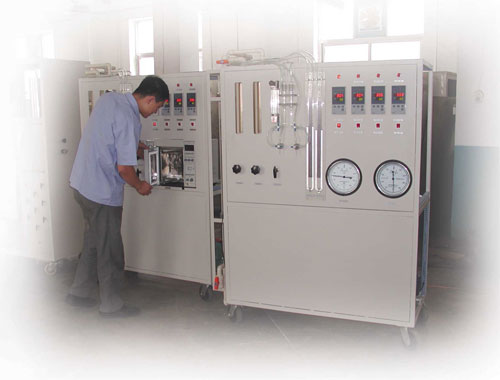

10.填料吸收塔（NH3吸收、CO2吸收、O2吸收)实验装置

该设备塔体为有机玻璃材质，塔径Φ90，塔高0.5～0.8米，内装工业用丝网波纹高效规整填料。NH3（CO2、O2）由钢瓶（用户自备）经转子流量计与来自旋涡气泵的空气混合后进入填料塔底部，吸收用的水从不锈钢水槽由不锈钢磁力泵加入到塔顶，其流量由转子流量计来计量。进口气体压力和全塔压降由U型管压差计测量，空气、NH3（CO2、O2）入口和水出口的温度均用铂电阻测量，并由仪表自动显示。原料气和尾气用吸收管测定，采用在线分析，分析快，并可同时准确分析高浓度原料气和低浓度尾气。该装置具有吸收效率高，传质系数大等特点，并可回归规整填料NH3（CO2、O2）吸收KG与L、G的关系式。

该装置工作电压220V，设备尺寸：（长）1800×（高）1400×600（宽），为台式自行设备。有D-4（NH3吸收），D-5（CO2吸收）和D-6（O2吸收）三种型号。

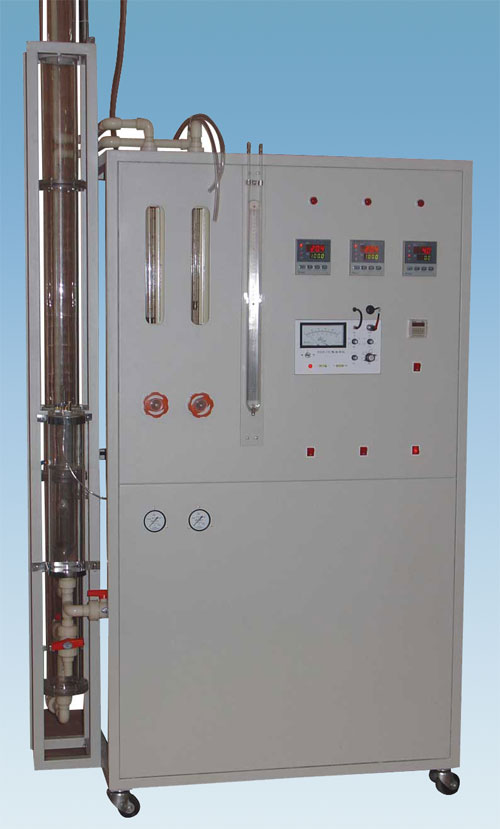

11. 微机测控填料液相混合特性实验装置

    该装置由有机玻璃塔制成，内装丝网波纹规整填料，填料高1.4米，塔径Φ90，塔高2.0米。以空气和水为实验物系，水由不锈钢泵输送，经转子流量计计量，流量范围100～1000Kg/h，空气由旋涡风机供气，流量范围0～10m3/h，由转子流量计计量后进入塔下部，塔内用微机自控加入寻踪剂，并用电导仪自动测量电导值，由微机将采集到的数据信号画图并进行处理，用矩量法计算得到平均停留时间和方差，再得到Pe。同时可测定塔的泛点及△P-U关系曲线。

该装置工作电压220V，设备尺寸: （长）1800×（高）1400×600（宽），型号为D-8，为台式自行设备。

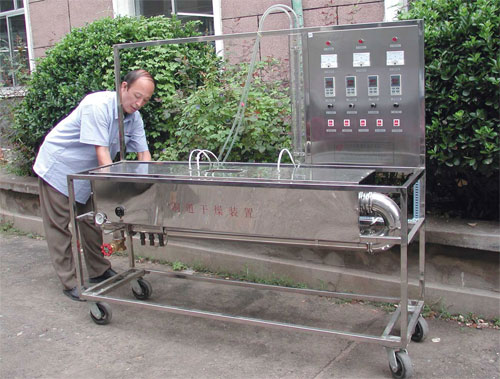

12.称重传感器测定洞道干燥速率曲线实验装置

该装置由不锈钢洞道，旋涡风机，干燥控制台及称重传感器组成。干燥热风由电炉丝加热，并由智能仪表自动控制温度，气体流量由孔板流量计，气体进、出口温度及湿球温度均用仪表自动测量和显示。为准确测定失水量，采用先进的称重传感器，可测得不同干燥物料的失水量，精度达0.1克，克服了用天平无法准确测重的缺点，其重量值经变送后由仪表自动显示。可测定干燥曲线及干燥速率曲线。

该装置工作电压220V，设备安装架和管路全为不锈钢制造，设备尺寸：（长）1600×（高）1400×600（宽），型号为GD-1，为台式自行设备。
